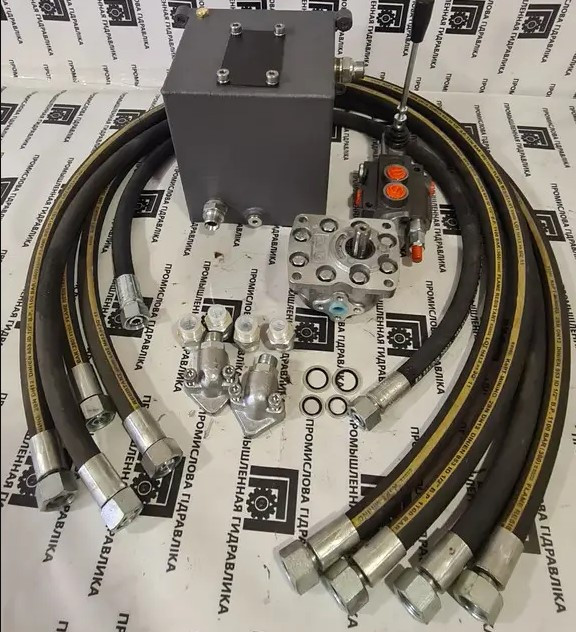

Гідравлічний шланг високого тиску

Гідравлічні шланги високого тиску (ШВТ, РВТ) — це гнучкі гумово-каучукові трубки з армуванням, призначені для передачі рідин під високим тиском у гідравлічних системах. Вони широко використовуються в багатьох галузях промисловості, включаючи:

• будівельна техніка: екскаватори, бульдозери, автогрейдери;
• сільське господарство: трактори, комбайни, системи зрошення;
• промислове обладнання: прес-верстати, конвеєрні системи;
• транспорт: автобуси, вантажівки, спецтехніка;
• авіація: гідравлічні системи керування літаками.

У цій статті ми розглянемо:

• конструкцію ШВТ;
• типи РВТ;
• виробництво гідравлічних шлангів;
• як вибрати та купити армований рукав.

Шланг високого тиску (гідрошланг) для гідравліки: конструкція, класифікація, виробництво

Конструкція гідрошлангу

РВТ є багатошаровою конструкцією, що включає внутрішню трубку, армуючий шар і зовнішню оболонку. Внутрішня трубка виготовляється із матеріалів, стійких до дії гідравлічних рідин, таких як синтетичний каучук або термопластик. Армуючий шар, що забезпечує міцність і стійкість до високого тиску, може бути виконаний з обплетення металевого дроту. Зовнішня оболонка захищає внутрішні шари від зовнішніх впливів, таких як стирання, ультрафіолетове випромінювання та хімічні речовини. На кінцях шланга встановлюються фітинги (ніпелі), що забезпечують надійне з'єднання з іншими елементами гідросистеми. Фітинги є сполучними пристроями, що включають корпус, штуцер, ущільнювальні та ізолюючі кільця, а також обтискну гайку.

Класифікація ШВТ

Гідравлічні шланги високого тиску можна розділити на дві основні категорії: оплеткові та навивочні рукави.

Оплеткові рукави

Однооплеткові рукави — 1ST, 1SN, мають один шар металевого обплетення, що забезпечує середній рівень міцності та гнучкості. Такі рукави підходять для застосування за умов помірного тиску.

Двооплеткові рукави — 2ST, 2SN, включають два шари металевого обплетення, що значно підвищує їхню міцність і довговічність. Ці рукави використовуються в системах з більш високим тиском та навантаженнями.

Навивочні рукави

Шланги з навивкою із сталевого дроту — 4SP, 4SH, R12, R13, R15. Такі рукави мають кілька шарів сталевого дроту, покладеного спіраллю. Цей тип забезпечує максимальну стійкість до високих тисків та імпульсних навантажень, застосовується при середньому та високому тиску.

Гідравлічний РВТ для СТО, автостанцій: виробництво ТОВ "Промислова гідравліка"

В даний час ШВТ для різних сфер застосування випускаються на багатьох підприємствах. Виробництво РВТ — це багатоетапний процес, що потребує кваліфікованого персоналу, застосування сучасних технологій та високоякісних матеріалів. Він регламентується міжнародними та національними стандартами, такими як ISO, DIN, SAE, ГОСТ. Ці стандарти визначають вимоги до матеріалів, конструкції, випробувань та маркування виробу.

ТОВ "Промислова гідравліка" більше 10 років випускає різні рукави високого тиску (1SN, 2SN, 4SP, 4SH, R12 та ін.) для промисловості, сільського господарства, будівництва, СТО, автостанцій та ін. Також виробляє шланги на індивідуальні замовлення, з урахуванням специфічні вимоги замовника. Вироби виготовляються лише з перевірених надійних матеріалів на сучасному обладнанні, що гарантує їхню бездоганну якість.

Потрібно купити шланг високого тиску для гідравліки в Україні?

Вибір та купівля армованого шлангу — важливий крок, від якого в значній мірі залежить ефективність та безпека роботи вашого обладнання, тому він вимагає уважного аналізу безлічі факторів.

Ось покрокове керівництво з вибору та купівлі гідравлічного рукава.

Як вибрати та купити рукав високого тиску гідравлічний для промисловості та сільського господарства?

Щоб зробити правильний вибір, необхідно звернути увагу на такі фактори:

• Необхідний тиск. Переконайтеся, що шланг витримує максимальний робочий тиск системи. Тиск, вказаний на шлангу, повинен бути більшим або рівним тиску системи. Також важливо враховувати цикли тиску та їхню амплітуду, особливо в гідравлічних системах, де часто відбуваються різкі зміни тиску.
• Діаметр та довжина шлангу. Внутрішній діаметр шланга повинен відповідати витраті рідини у системі. Неправильний діаметр може призвести до падіння тиску або перегріву. Врахуйте необхідну довжину шланга з урахуванням його монтажу та можливих згинів. Довгі шланги можуть вимагати більшого діаметру для компенсації падіння тиску.
• Тип та матеріал рукава. Внутрішня трубка має бути стійкою до хімічного складу робочої рідини. Виберіть відповідний армуючий шар залежно від вимог до міцності та гнучкості. Зовнішня оболонка повинна захищати від зовнішніх впливів (витирання, хімічні речовини, УФ-випромінювання).
• Відповідні фітінги. Визначте тип, діаметр фітингів, а також їх матеріал, який має бути сумісним із робочою рідиною та умовами експлуатації.
• Умови експлуатації (температурний діапазон, середовище). Шланг має бути розрахований на робочі температури вашої системи. Врахуйте вплив навколишнього середовища, включаючи абразивні матеріали, хімічні речовини, озон та ультрафіолет.

Враховуючи ці аспекти, ви зможете вибрати та придбати РВТ, який забезпечить надійну та безпечну роботу вашої гідравлічної системи.
