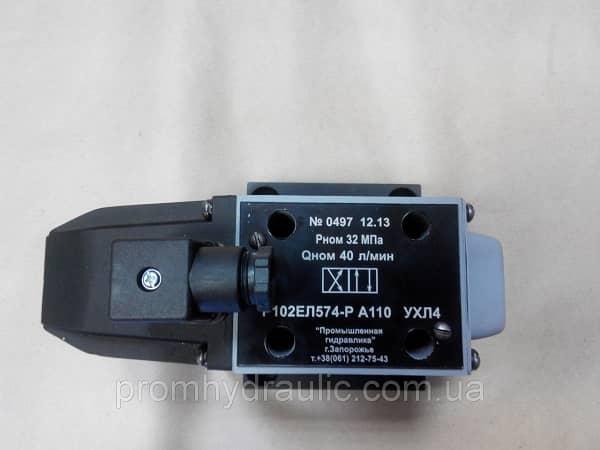

Гідророзподільник 1РЕ10.573, РЕ10.3.573, Р102-ЕЛ573

Гідророзподільник Р102-АЛ573 і його аналоги РХ10573е, 1РЕ10.573А, РЕ10.3.573, ВЕ10.573 є частиною гідравлічної системи.

Гідророзподільник 1РЕ10.573, РЕ10.3.573, Р102-АЛ573 г24 УХЛ4 в110, в220: особливості конструкції, принцип дії, характеристики, гідросхема та розміри

Гідророзподільник 1РЕ10.573 з умовним проходом 10 мм відноситься до класу золотникових розподільників з одностороннім електромагнітним управлінням (одна котушка) та пружинним поверненням золотника у вихідне положення.

Магніт у моделей 1РЕ10.573 може бути розташований:

• з боку каналу А (для гідросхеми 573),
• з боку каналу (для схеми 573Е)

Основні вузли розподільника:

• Корпус;
• Електромагніт (один);
• Золотник;
• Поворотна пружина.

Принцип дії:
За відсутності керуючого сигналу золотник утримується пружиною у вихідній позиції (або в середньому положенні, в залежності від виконання). При подачі напруги на електромагніт його сердечник через штовхач переміщає золотник, забезпечуючи перемикання гідроліній (наприклад, P → A, B → T або P → B, A → T, залежно від гідросхеми).Для коректної та надійної роботи пристрою необхідно, щоб порожнина електромагніту була заповнена робочою рідиною – це забезпечує повне спрацювання приводу.При знятті сигналу, що управляє, зворотна пружина повертає золотник у вихідне положення.

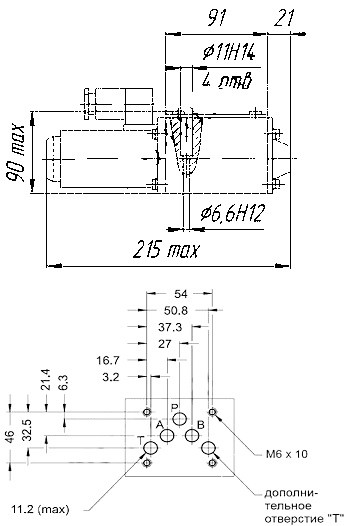

Гідросхема та розміри розподільника 1РЕ10.573
