21 550 ₴
DHZE-A – це пропорційні клапани прямої дії з відкритим контуром, оснащені пропорційними соленоїдами. Вони працюють спільно з електронними приводами, які подають струм на клапани, забезпечуючи їх регулювання відповідно до опорного сигналу, що надходить у привід.

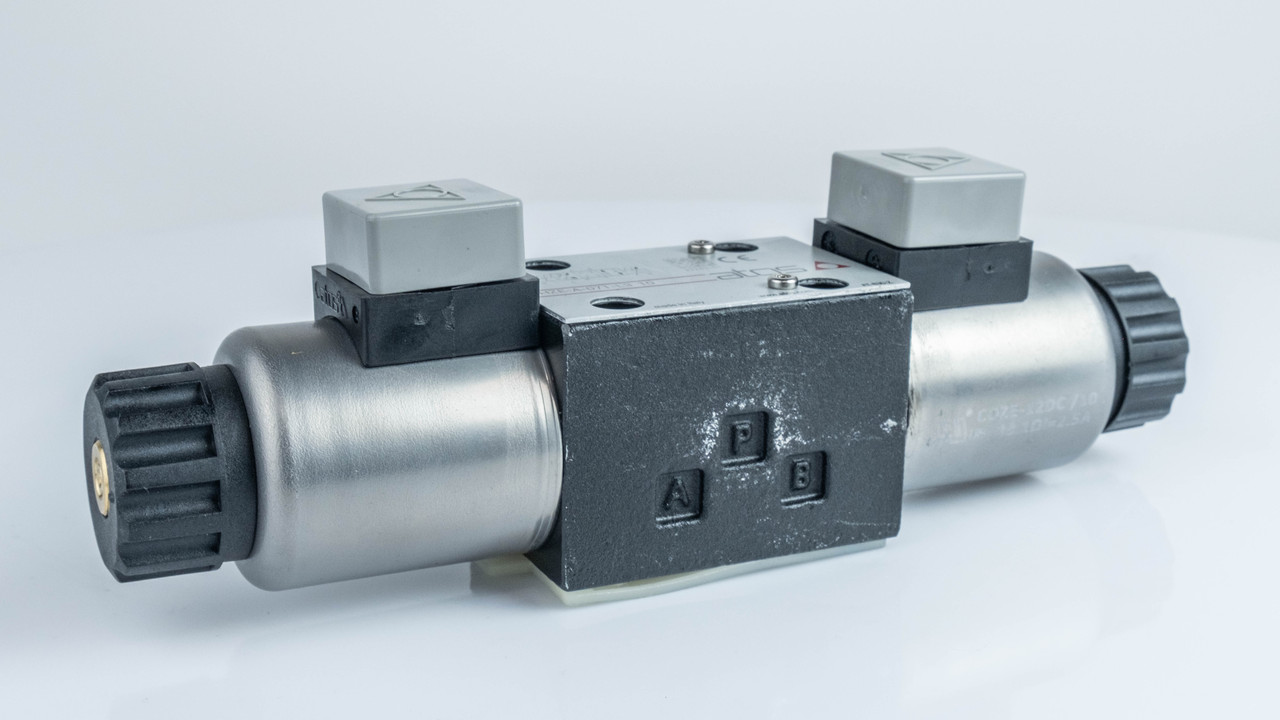

DHZE-A-071-L3 — це гідравлічний розподільник прямої дії з відкритим контуром, оснащений різьбовими пропорційними соленоїдами. У конструкції передбачений золотник із лінійною (L) характеристикою витрати, типорозміру L3. Золотник має три позиції та оснащений пружинним поверненням робочих положень до нейтрального. У центральній позиції перекриття портів P, A, B та T є позитивним (15% ходу золотника).

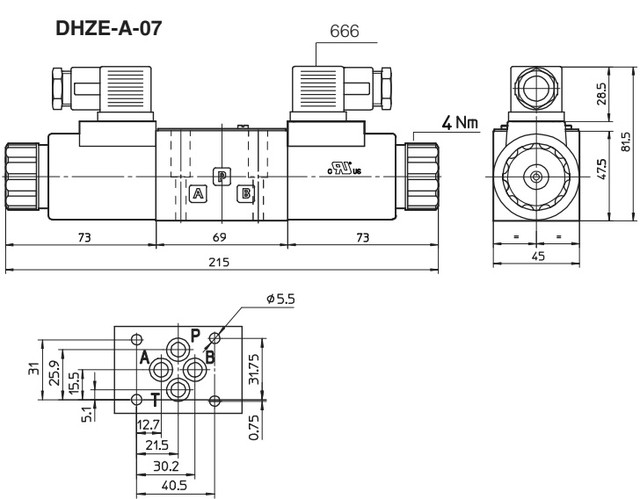

Кріплення розподільника здійснюється за допомогою чотирьох гвинтів із внутрішнім шестигранником M5x30, клас міцності 12.9. Діаметр портів A, B, P та T становить 7,5 мм.
Ці гідророзподільники призначені для роботи з мінеральною олією, в'язкість якої знаходиться в діапазоні 15–100 мм²/с, при температурі від -20°C до +60°C, а температура навколишнього середовища може змінюватись від -30°C до +70°C.
В наявності гідророзподільник DHZE-A-07 з типорозміром золотника L1

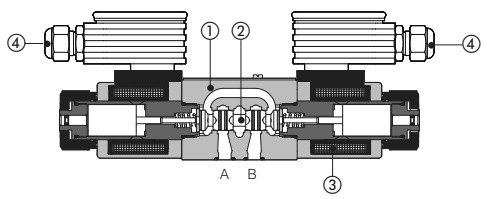

1 — корпус клапана;
2 — золотник;
3 — пропорційний соленоїд;
4 — цифровий електронний драйвер E-MI-AS-IR (замовляється окремо).
|
Параметри |
Значення |
|
Макс. пропускна здатність, л/хв |
50 |
|
Діаметр умовного проходу, мм. |
6 |
|
Макс. тиск, Бар |
порт P, A, B = 350; T = 210 |
|
Макс. витрата при перепаді тиску клапана, л/хв: |
|
|
Δp = 10 бар (P-T) |
17 |
|
Δp = 30 бар (P-T) |
30 |
|
Δp = 70 бар (P-T) |
45 |
|
Час відгуку, мс |
< 30 |
|
Гістерезис,% |
≤ 5% |
|
Повторюваність |
± 1% |
Італійська компанія Атос у виробництві застосовує сучасні технології та інновації, постійно покращуючи якість продукції. Підприємство щорічно виготовляє 1,5 мільйона гідравлічних компонентів, включаючи близько 100 000 пропорційних клапанів.
"Промислова гідравліка" є виробником гідравлічного обладнання та офіційним представником популярних брендів, що гарантує доступні ціни, якісну сертифіковану продукцію. На наших складах завжди є достатня кількість товару, тому доставка із Запоріжжя в будь-який регіон України буде оперативною та часто безкоштовною. Замовляйте!
| Основні | |
|---|---|
| Виробник | ATOS |
| Країна виробник | Болгарія |
| Стан | Новий |
| Тип | Гідророзподільник |
| Тип розподільника | Золотниковий |
| Конструктивне виконання | Моноблочне |
| Умовний прохід | 6 мм |
| Максимальний робочий тиск | 35 МПа |
| Максимальна витрата рідини | 50 л/хв |
| Мінімальна кінематична в'язкість робочої рідини | 15 кв. мм/с |
| Максимальна кінематична в'язкість робочої рідини | 100 кв. мм/с |
| Гарантійний термін | 12 міс |
| Додаткові характеристики | |
| Кількість робочих позицій | 3 шт. |
| Мінімальна температура робочої рідини | -20 град. |
| Максимальна температура робочої рідини | 60 град. |
| Мінімальна температура навколишнього середовища | -30 град. |
| Максимальна температура навколишнього середовища | 70 град. |
| Тип приєднання | Різьбове |
| Кількість золотників | 1 шт. |
| Габаритні розміри | |
| Вага | 2 кг |
| Ширина | 45 мм |
| Довжина | 215 мм |
| Висота | 81.5 мм |
