113 390 ₴
DLKZOR-TEB — це високоефективні пропорційні розподільники прямої дії з гільзовим виконанням, оснащені датчиком. Датчик контролює роботу розподільника, але не компенсує витрати відповідно до електронного драйвера. Ці моделі функціонують у тандемі з електронними драйверами, які подають на розподільник струм змінюється залежно від опорного сигналу, що надходить від системи керування машини.

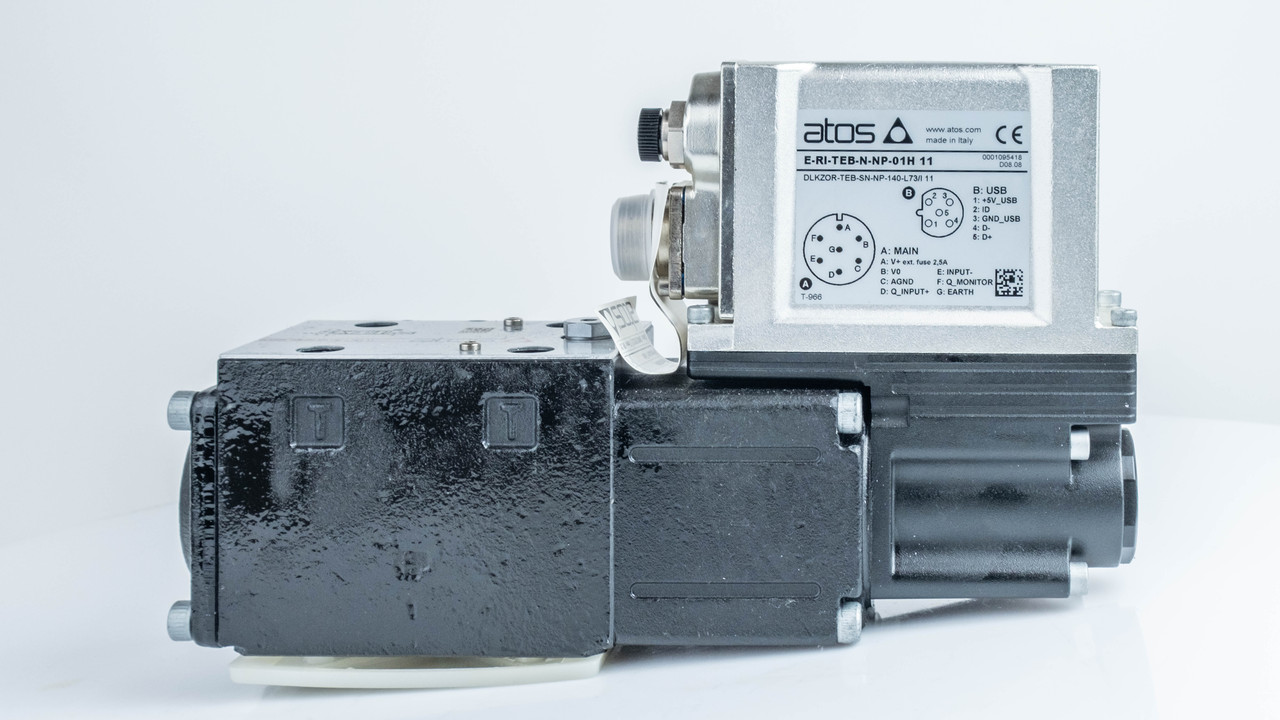

DLKZOR-TEB-SN-NP-140-L73/I — сервопропорційний цифровий гідророзподільник аварійно-безпечної конфігурації з датчиком положення та нульовим перекриттям золотника. Він має міцну конструкцію і складається з корпусу, золотника, рукава, пропорційного соленоїда, датчика положення, вбудованої електроніки, USB-роз'єму, Fieldbus-роз'єму та головного роз'єму. Цей розподільник з аналоговими опорними сигналами та портом USB для налаштування функціональних параметрів через програмне забезпечення. Пристрій може використовуватись у поєднанні з дистанційним цифровим контролером осі Z-ME-KZ.Оснащений золотником із лінійними регулюючими характеристиками L7.
У розподільнику забезпечується опорний струм 4 ÷ 20 мА та контрольні сигнали замість стандартних ±10 В. Вхідний сигнал може бути переналаштований за допомогою програмного забезпечення, вибираючи між напругою і струмом у максимальному діапазоні ±10 або ±20 мА. Зазвичай він використовується у разі великої відстані між блоком керування машини та клапаном або там, де опорний сигнал може бути порушений електричними перешкодами. Функціонування клапана вимикається у разі обриву кабелю опорного сигналу.
Кріпильні болти: 4 гвинти з головкою під торцевий ключ M5x50 клас 12.9.
Ущільнення: 4 OR 108; 1 OR 2025
Діаметр портів A, B, P, T: Ø 7,5 мм.
Ці гідророзподільники призначені для роботи з мінеральною оливою, в'язкість якої знаходиться в діапазоні 20–100 мм²/с, при температурі від -20°C до +70°C, а температура навколишнього середовища може змінюватись від -20°C до +60°C.
Для замовлення також доступний гідророзподільник DLKZOR-TEB-SN-NP-140-L71|
Параметри |
Значення |
|
Діаметр умовного проходу, мм. |
10 |
|
Макс. тиск, Бар |
порт P, A, B = 315; T = 210 |
|
Макс. витрата при перепаді тиску, л/хв.: |
|
|
Δp P-T = 30 Бар |
60 |
|
Δp P-T = 70 Бар |
100 |
|
Максимально допустима витрата |
160 |
|
Макс. потужність |
50 Вт |
|
Ступінь захисту |
IP66/67 |
|
Витік [см3/хв] при P = 100 Бар |
<1500 |
|
Час відгуку, мс |
≤ 15 |
|
Гістерезис,% |
≤ 0,1 |
|
Повторюваність [% від максимального дозволу] |
± 0,1% |
Італійська компанія Атос у виробництві застосовує сучасні технології та інновації, постійно покращуючи якість продукції. Підприємство щорічно виготовляє 1,5 мільйона гідравлічних компонентів, включаючи близько 100 000 пропорційних клапанів.
"Промислова гідравліка" є виробником гідравлічного обладнання та офіційним представником популярних брендів, що гарантує доступні ціни, якісну сертифіковану продукцію. На наших складах завжди є достатня кількість товару, тому доставка із Запоріжжя в будь-який регіон України буде оперативною та часто безкоштовною. Замовляйте!
| Основні | |
|---|---|
| Виробник | ATOS |
| Країна виробник | Болгарія |
| Стан | Новий |
| Тип | Гідророзподільник |
| Тип розподільника | Золотниковий |
| Конструктивне виконання | Моноблочне |
| Умовний прохід | 10 мм |
| Максимальний робочий тиск | 31.5 МПа |
| Максимальна витрата рідини | 160 л/хв |
| Мінімальна кінематична в'язкість робочої рідини | 20 кв. мм/с |
| Максимальна кінематична в'язкість робочої рідини | 100 кв. мм/с |
| Гарантійний термін | 12 міс |
| Додаткові характеристики | |
| Мінімальна температура робочої рідини | -20 град. |
| Максимальна температура робочої рідини | 70 град. |
| Мінімальна температура навколишнього середовища | -20 град. |
| Максимальна температура навколишнього середовища | 60 град. |
| Тип приєднання | Різьбове |
| Кількість золотників | 1 шт. |
| Габаритні розміри | |
| Вага | 4.3 кг |
| Ширина | 65 мм |
| Довжина | 247.5 мм |
| Висота | 150 мм |
