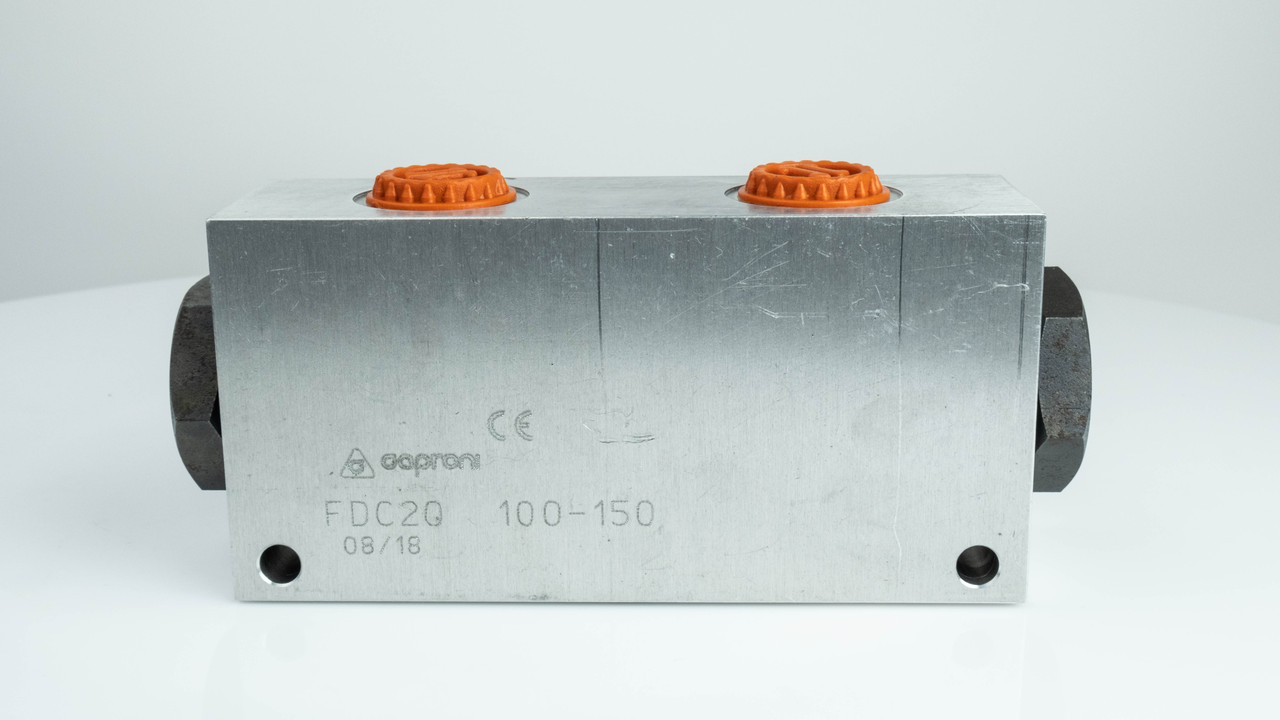

Дільник потоку FDС 20 100-150, Q 80-150 л/хв, Pmax 210 Бар, CAPRONI,

Дільники типу FDC трубного виконання призначені для поділу потоку робочої рідини на два рівні контури в гідросистемі з наступним рівномірним об'єднанням потоків на зворотній лінії. Це забезпечує синхронне рух виконавчих механізмів обох напрямах ходу.

FDС 20 100-150 — роздільник потоку Caproni: особливості, технічні характеристики, гідравлічна схеми та розміри

Корпус дільника потоку моделі FDC20 100-150 виконаний із оцинкованої сталі, що забезпечує стійкість до корозії, а внутрішні елементи виготовлені із загартованої сталі для підвищення зносостійкості. Модель FDC20 100-150 здатна функціонувати в обох напрямках потоку як дільник і як суматор. Це важливо при роботі з двосторонніми гідроциліндрами або іншими двоходовими виконавчими механізмами. Пропускна здатність пристрою варіюється в межах від 80 до 150 л/хв за максимального робочого тиску до 210 Бар.

Принцип роботи дільника потоку FDC20 100-150

Основні етапи роботи:

1. Подача потоку на вхід (P).Гідравлічна рідина надходить від насоса на вхід дільника.
2. Механічне розподіл потоку.Внутрішній механізм (як правило, синхронізуючий елемент - наприклад, зубчастий, лопатевий або поршневий блок) ділить загальний потік на два рівні (або задано пропорційні) виходи - A і B. У моделі FDC20 34-90 потік ділиться порівну (1:1).
3. Компенсація відхилень.Навіть при різному навантаженні на споживачах (наприклад, двох гідроциліндрах) дільник підтримує стабільність витрати на кожному виході. Відхилення у розподілі не перевищує ±5% і автоматично компенсується наприкінці ходу виконавчого механізму.
4. Зворотний потік (об'єднання).При реверсивній подачі (наприклад, при зворотному ході циліндрів) пристрій працює як суматор потоку, об'єднуючи два зустрічних потоку в один, забезпечуючи синхронність зворотного руху.

Технічні характеристики FDС20 100-150

• Макс. тиск: 210 Бар.
• Пропускна спроможність: 80-150 л/хв.
• Похибка максимальної швидкості потоку +-5% максимальної швидкості і компенсується в кінцевій фазі ходу гідроциліндра.
• Робоча рідина: гідравлічні олії з наступними характеристиками:
• в'язкість 10...400 сСт
• тонкість фільтрації 0,025 мм²
• температура -20...+80 °C

Гідросхема та габаритно-приєднувальні розміри дільника FDС 20 100-150

В наявності також роздільник FDС20 34-90

Купити дільник потоку FDС20 100-150 Капроні в компанії "Промислова гідравліка" — правильне рішення для економії та надійної роботи вашої гідросистеми!
