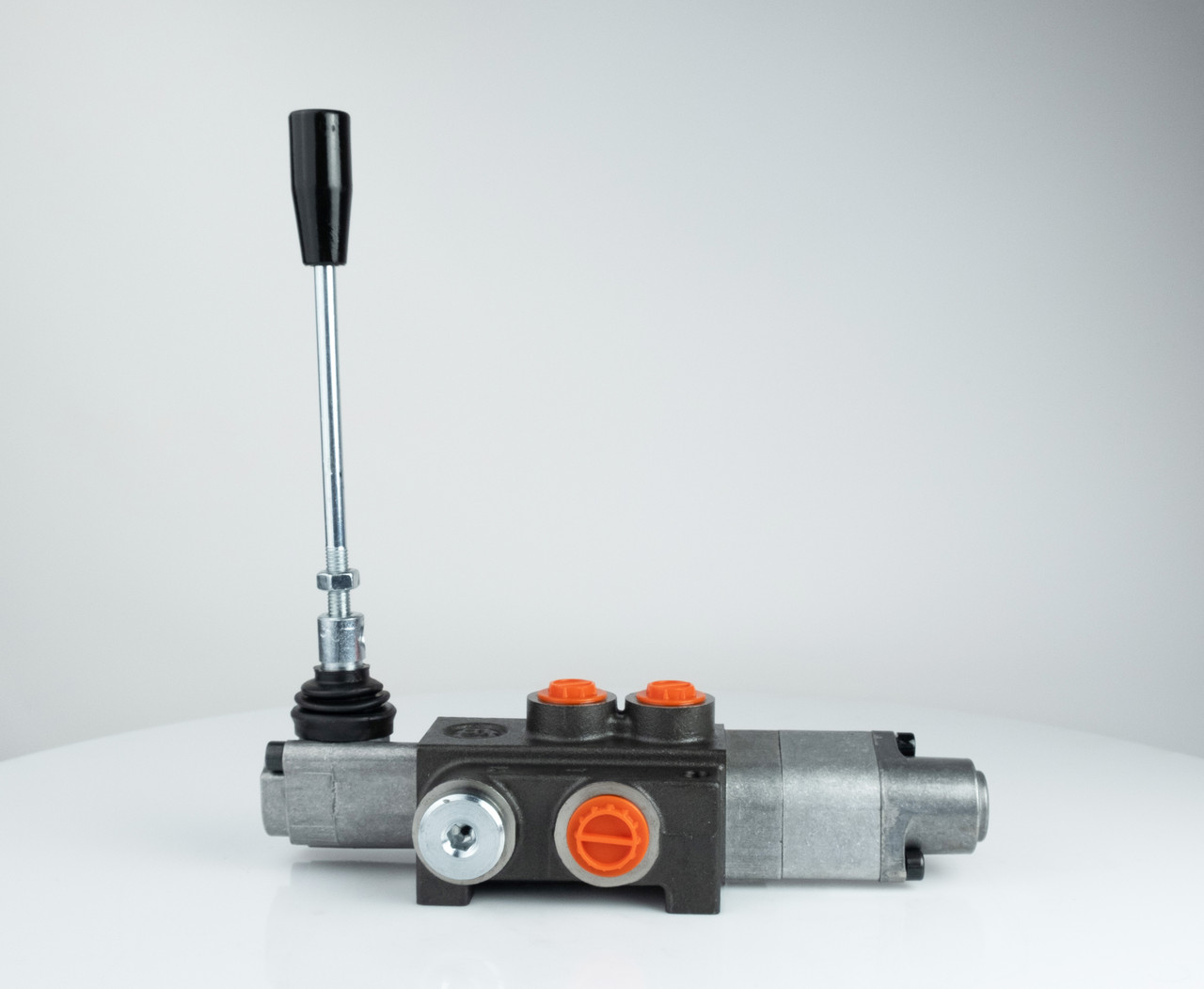

Гідророзподільник Z50-1K16-GKZ1 ручний з плаваючим положенням, 1 секц, Pmax 250 Бар, Q 50 л/хв, Badestnost

Гідророзподільники Badestnost серії Z — це вдосконалені моделі, створені на основі серії P. У їх конструкції реалізовані дороблені золотники з додатковим фрезеруванням каналів, що забезпечує більш високу точність керування та збільшену пропускну здатність. На робочих поверхнях золотників виконані спеціальні мастильні канавки, що у процесі роботи формують тонку масляну плівку. Це рішення знижує витоку між корпусом і золотником, підвищуючи загальну ефективність та надійність пристрою.

Відмінною особливістю розподільників Z-серії є наявність двох напірних ліній (P) та двох зливних ліній (T). Таке виконання забезпечує більш високу продуктивність та розширені можливості при підключенні до гідравлічних систем порівняно з розподільниками серії P.

Болгарські гідравлічні розподільники Z50-1K16-GKZ1, 2Z50-1K16K16-GKZ1, 03Z50-1K16K16K16-GKZ1 з плаваючим режимом: особливості, технічні характеристики та розміри

Моделі Z50-1K16-GKZ1, 02Z50-1K16K16-GKZ1 та 03Z50-1K16K16K16-GKZ1 являють собою моноблочні золотникові гідророзподільники з ручним управлінням, виконані відповідно в одно-, дво- та трисекційному виконанні. Їхнє основне призначення полягає у зміні напрямку руху виконавчих механізмів (гідроциліндрів, гідромоторів) шляхом перенаправлення робочих потоків. Ці розподільники застосовуються як у мобільній, так і стаціонарній гідравліці.

Конструктивно вироби складаються з корпусу з міцного чавуну з гідравлічними каналами та посадковими місцями під клапани. Усередині корпусу розміщені сталеві золотники з функцією плаваючого стану. Цей режим забезпечує вільне переміщення виконавчого механізму (наприклад, гідроциліндра) під дією зовнішніх навантажень або власної маси без жорсткої фіксації золотника в центральній позиції. Це дозволяє уникнути блокування та полегшує виконання операцій підйому та опускання без необхідності примусового відключення потоку.

Конструкція та особливості розподільників Z50-1K16-GKZ1, 2Z50-1K16K16-GKZ1, 3Z50-1K16K16K16-GKZ1

• Золотниковий тип: Перемикання потоків здійснюється за допомогою золотників - рухомих циліндричних елементів, які відкривають та закривають канали всередині корпусу.
• Управління: Ручне, оснащений важелями управління, кожен з яких впливає на золотник.
• Запобіжний клапан: Вбудований запобіжний клапан з можливістю регулювання тиску) захищає гідросистему від надлишкового тиску, скидаючи робочу рідину назад у бак, якщо тиск перевищує встановлений рівень.
• Управління золотниками: пружинне повернення (після відпускання важіль автоматично повертається в нейтральне положення під дією пружин).

Принцип дії Z50 з плаваючими золотниками

У звичайного золотника в нейтралі всі канали перекриті або з'єднані за певною схемою (наприклад P → T, A і B закриті).А у золотника з плаваючим положенням додано ще одне фіксоване положення важеля: обидва робочі канали A і B з'єднуються зі зливом (T), а напірний канал P відключається.

• Нейтральне положення (центральне): Потік насоса направлений у злив (або перекритий - залежить від виконання). Канали А та B закриті → виконавчий механізм зафіксовано.
• Робочі положення (вправо/вліво): Золотник з'єднує P з A, а B зі зливом (або навпаки). Олія подається в циліндр, він рухається вперед/назад.
• Плаваюче положення: Золотник фіксується в додатковому крайньому положенні. При цьому канали A і B одночасно з'єднані зі зливом T, напір P відключений.Гідроциліндр не заблокований і може вільно переміщатися під дією зовнішніх сил (гравітації, нерівностей ґрунту, тиску робочого середовища).

При цьому циліндр або гідромотор стає "вільним" він може рухатися без опору оливи. Олива з робочих порожнин вільно йде у бак, не створюючи протитиску. Виключаються гідроудари та навантаження на корпус розподільника.

Технічні характеристики Z50

Гідросхема та габаритно-монтажні розміри розподільників Z50-1K16-GKZ1, 02Z50-1K16K16-GKZ1, 03Z50-1K16K16K16-GKZ1

Для замовлення також доступний розподільник Z50 на 5, 6, 7 секцій

Купити гідророзподільник Badestnost Z50 в ТОВ "Промислова гідравліка" — правильний вибір для економії та якості!

Болгарська компанія Badestnost з 1978 року спеціалізується на виробництві гідророзподільників та інших компонентів гідравлічних систем. Виробник створив потужну технологічну базу та висококваліфікований колектив, що забезпечує високу якість продукції
Системи менеджменту якості включають сертифікацію за стандартами ISO 9001 (з 2008 року), а також ISO 14001, OHSAS 18001 та ISO 27001, що гарантує надійність, безпеку та відповідність міжнародним вимогам.

ТОВ "Промислова гідравліка" реалізує різні моделі розподільників Бадєстност. Компанія є виробником гідравлічного обладнання та офіційним представником популярних брендів, що гарантує доступні ціни, якісну сертифіковану продукцію. На наших складах завжди є достатня кількість товару, тому доставка із Запоріжжя в будь-який регіон України буде оперативною та часто безкоштовною. Замовте зараз!
