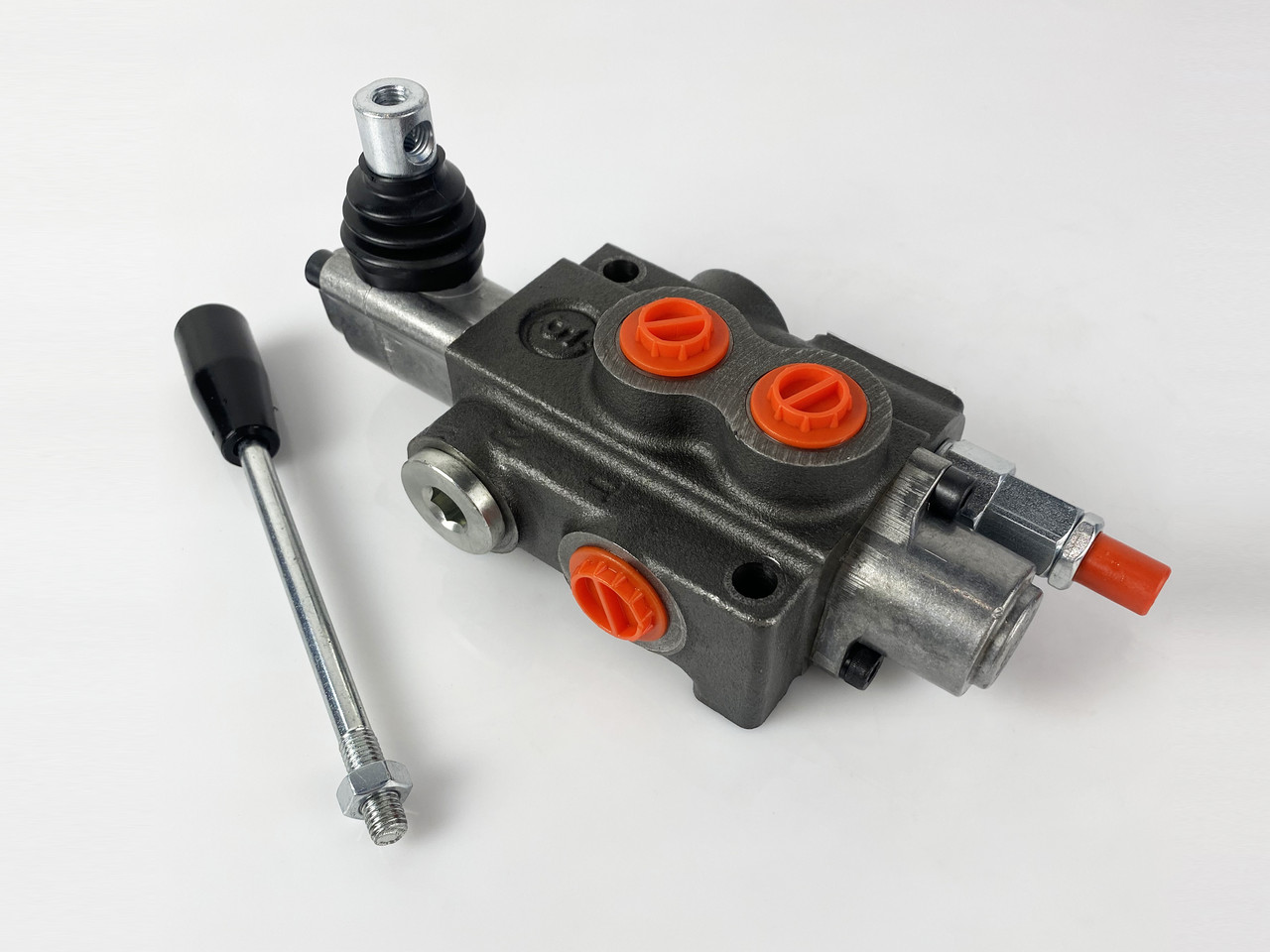

Гідророзподілювач Z50-A1-GKZ1 односекційний з автоповерненням, Pmax 250 Бар, Q 50 л/хв, Badestnos

Гідророзподільники Badestnost серії Z — це вдосконалені моделі, створені на основі серії P. Вони відрізняються більш точним керуванням та високою пропускною здатністю завдяки доопрацьованим золотникам. Спеціальні канавки на золотниках знижують витікання, підвищуючи ефективність та надійність. Відмінна риса серії Z — наявність двох напірних (P) та двох зливних (T) ліній, що забезпечує підвищену продуктивність та розширені можливості підключення.

Болгарський гідравлічний розподільник з пружинним поверненням Z50-A1-GKZ1: особливості, технічні характеристики та розміри

Z50-A1-GKZ1 є односекційним моноблочним золотниковим гідророзподільником з ручним управлінням. У його складі використовується золотник двосторонньої дії, призначений для роботи з гідроциліндрами з двостороннім штоком або гідромоторами. Основна функція пристрою полягає в управлінні рухом виконавчих гідромеханізмів рахунок перенаправлення потоків робочої рідини.

Розподільник застосовується як у мобільних, так і в стаціонарних гідросистемах. Конструктивно він виконаний у корпусі з міцного чавуну з інтегрованими масляними каналами та посадковими місцями під клапани. Усередині корпусу розміщені сталеві золотники та запобіжний клапан, а керування здійснюється вручну за допомогою важеля.

Конструкція та особливості розподільника Z50-A1-GKZ1

• Золотниковий тип: Перемикання потоків здійснюється за допомогою золотників - рухомих циліндричних елементів, які відкривають та закривають канали всередині корпусу.
• Управління: Ручне, оснащений важелем управління.
• Тип управління: пружинне повернення (після відпускання важіль автоматично повертається в нейтральне положення під дією пружин).
• Запобіжний клапан: Вбудований запобіжний клапан з можливістю регулювання тиску) захищає гідросистему від надлишкового тиску, скидаючи робочу рідину назад у бак, якщо тиск перевищує встановлений рівень.

Принцип роботи Z50

1. Нейтральне положення. Коли важіль перебуває у нейтральному положенні, потік робочої рідини від насоса проходить через розподільник і вільно повертається в бак. Гідроциліндри заблоковані.
2. Робоче положення (підйом/опускання) При переміщенні важеля золотник зсувається, перекриваючи канал "злив" і відкриваючи канали, що ведуть до одного з портів гідроциліндра (A або B). Це призводить до руху поршня гідроциліндра.
3. Повернення у нейтраль. Як тільки важіль відпускається, пружина повороту автоматично повертає золотник в нейтральне положення. Потік рідини знову прямує в бак, і гідроциліндр фіксується у своєму поточному положенні.

Технічні характеристики Z50

Гідросхема та габаритно-монтажні розміри розподільника Z50-A1-GKZ1

Для замовлення також доступний розподільник Z50-1K16-GKZ1 з плаваючим положенням

Купити гідророзподільник Badestnost Z50-A1-GKZ1 в ТОВ "Промислова гідравліка" — це вигідно та надійно!

Болгарська компанія Badestnost з 1978 року спеціалізується на виробництві гідророзподільників та інших компонентів гідравлічних систем. Виробник створив потужну технологічну базу та висококваліфікований колектив, що забезпечує високу якість продукції
Системи менеджменту якості включають сертифікацію за стандартами ISO 9001 (з 2008 року), а також ISO 14001, OHSAS 18001 та ISO 27001, що гарантує надійність, безпеку та відповідність міжнародним вимогам.

ТОВ "Промислова гідравліка" реалізує різні моделі розподільників Бадєстност. Компанія є виробником гідравлічного обладнання та офіційним представником популярних брендів, що гарантує доступні ціни, якісну сертифіковану продукцію. На наших складах завжди є достатня кількість товару, тому доставка із Запоріжжя в будь-який регіон України буде оперативною та часто безкоштовною. Замовте зараз!
