Регулятор витрати МПГ55-34М, МПГ55-24М, МПГ55-14

Регулятори витрати — механізм прямої дії, передбачений з метою збереження встановленого витрати робочої рідини. Варто виділити переваги регуляторів витрати:

1. Велика точність підтримки витрат.

2. Легке налаштування.

3. Придатні для ремонту.

Застосовуються дані механізми в гідравлічних системах, в системах стабілізації, гідравлічних моторах і багато в чому іншому.

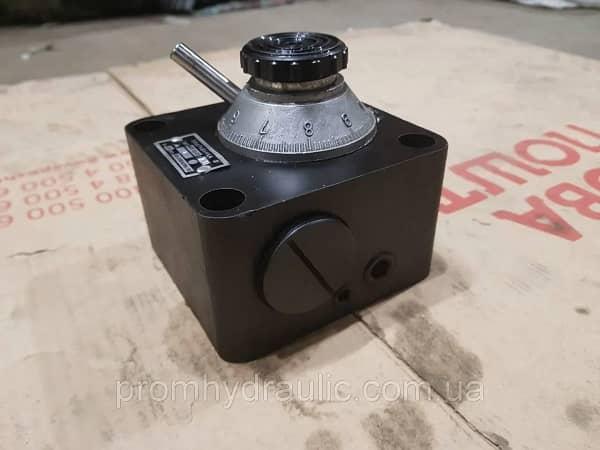

Регулятор витрати МПГ55-34М.

МПГ55-34М із зворотним гідравлічним клапаном застосовуються для підтримки певної швидкості пересування робочих органів у верстатах або в будь-яких інших механізмах. Робочою основою у цьому вигляді регуляторів виступає олії з в'язкістю 10-250 сСт, а фільтрація до 25 мкм. Також варто враховувати температуру робочої рідини, вона повинна становити не вище 70°С. Перед використанням масло варто очистити від зовнішнього пилу і бруду.

Характеристика регулятора витрати МПГ55-34М:

• Умовний прохід – 16 мм.
• Максимальна витрата робочої рідини – 120 л/хв.
• Тиск на вході – номінальний = 20 МПа, максимальний = 21,5 МПа.
• Тиск на виході – максимальний 20 МПа.
• Вага – 7,5 кг.

Регулятор витрати МПГ55-24М

МПГ55-24М так само як і МПГ55-34М працює на такому ж маслі, з такою ж в'язкістю та температурою. І має такі ж характеристики, як і попередній механізм. Варто зазначити умовне позначення цього регулятора:

• МПГ55-2 - тип регулятора витрати.
• 4 - умовний прохід (16 мм).
• М – наявність замкового пристрою.
• Також в умовному позначенні використовується таке маркування як:
• УХЛ – застосовується регулятор у регіонах з помірним та прохолодним кліматом.
• О — застосовується у регіонах із холодним кліматом.

Регулятор витрати МПГ55-14

МПГ55-14, як і вище, сказані регулятори має умовний прохід 16 мм, а вага становить 7,9 кг. Витрата робочої рідини становить 100 л/хв. Так само є відмінності в номінальному тиску на ході, в МПГ55-14 він становить 6,3 МПа, а максимальний тиск на виході становить 20 МПа.
