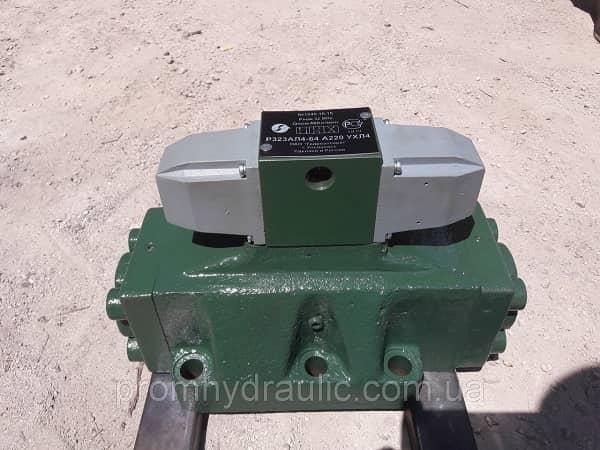

Гідророзподільник Р323АЛ1-44, Р323АЛ4-44

Гідравлічний розподільник є механізмом, який знаходяться в гідравлічній системі машини. Розподільник виконує такі функції як:

1. Контроль напрямку рідини.
2. Контролює правильну роботу певних частин машини.
3. Контролює розвантаження насоса.

Розподільники Р323 АЛ є 4-х лінійними золотниковими пристроями з електрогідравлічним керуванням з двома електромагнітами. Складається гідравлічний розподільник з корпусу, кришки, пружин, золотника, пілота. Зроблені розподільники з чавуну.

Гідророзподільник Р323АЛ1-44: застосування, особливості, технічні дані, схема та розміри

Гідравлічний розподільник Р323АЛ1-44 використовується в гідравлічних верстатах, пресах, аграрної техніки, а також у металургії. Застосовується з метою регулювання потоку робочої рідини. Даний тип механізму працює на основі олив. В'язкість повинна складати не нижче 10сСт і не вище 400сСт з тонкістю фільтрації 25 мкм. Температура масел повинна бути від 0°C до +70°C, при температурі навколишнього середовища не вище +50°C.

Технічні характеристики розподільника Р323АЛ1-44, Р323АЛ4-44

• Умовний прохід: 32 мм.
• Гідравлічна схема: 44.
• Витрата робочої рідини: до 500 л/хв.
• Тиск на вході: 32 МПа.
• Управління: електрогідравлічне.
• Електромагнітний пілот: Ду6 / Ду10.
• Кількість електромагнітів: 2.
• З електромагнітами змінного струму напругою 220В.
• Пружинне повернення золотника

Схема умовного позначення Р323

Умовне позначення Р323АЛ4-44

• Р — золотниковий розподільник.
• 32 — умовний прохід.
• 3 — тиск на вході 32МПа.
• А — спосіб монтажу (пружинний).
• Л — тип управління (електрогідравлічний з 2 електромагнітами).
• 4 — приєднання управління (підвід з основного потоку).
• 44 — схема розподілу.

Також в позначенні пишуть «УХЛ4», що означає цей механізм застосовують в регіонах з помірним і холодним кліматом.

Схема розподілу потоку Р323 АЛ1 44

Габаритні та монтажні розміри гідророзподільника Р323

Купити вигідно гідророзподільник Р323АЛ1-44, Р323АЛ4-44
