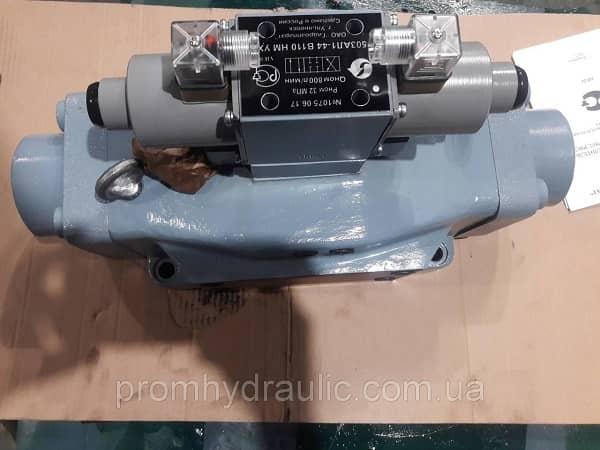

Гідророзподільник Р503АЛ4-44, Р503АЛ1-44

Гідравлічні розподільники є частиною гідравлічної системи і відповідають за потоком робочої рідини. Так само даний механізм направляє потік рідини і сприяє нормальній роботі всіх складових гідравлічної системи. Гідравлічні розподільники, особливо золотникові широко застосовуються в різних областях. До областей у якому застосовується розподільник, відносяться машинобудування, легка промисловість, провадження у якому застосовуються верстати і преса.

Гідророзподільник Р503АЛ4-44: характеристики, умовне позначення

Гідравлічний розподільник Р503АЛ4-44 відноситься до типу золотникових розподільників

Характеристика Р503АЛ4-44

1. Умовний прохід — 50 мм.
2. Витрата робочої рідини — 800 л/хв.
3. Тиск на вході — номінальна = 32 МПа.
4. Вага — 94 кг

Даний тип має своє умовне позначення. Р503АЛ4-44 — це основне позначення. Поруч з ним пишеться «УХЛ4». «УХЛ4» означає те, що даний апарат варто використовувати в місцях з помірним і холодним кліматом. Для нормального функціонування розподільника температура повинна становити не нижче -40°C та не вище +40°C.

Умовне позначення Р503АЛ4-44

• Р — розподільник (золотниковий).
• 50 — умовний прохід що дорівнює 50 мм.
• 3 — тиск на вході яке становить 32 МПа.
• А — спосіб монтажу (пружинний).
• Л — управління (електричний).
• 4 — приєднання управління.
• 44 — схема розподілу.

Гідророзподільник Р503АЛ1-44: характеристики та вимоги до робочої рідини

Р503АЛ1-44, як і всі розподільники, працюють на оливах. Олива має свої критерії вибору, а саме те що в'язкість повинна складати 10-400 сСт, а тонкість фільтрації — 25 мкм. Температура масла повинна бути не нижче ніж 1°C і не вище ніж +70°C.

Характеристика Р503АЛ1-44

1. Умовний прохід — 50 мм.
2. Витрата робочої рідини — 800 л/хв.
3. Тиск на вході — 32 МПа.
4. Вага — не більше 94 кг.

Відмінністю між Р503АЛ1-44 і Р503АЛ4-44 є те, що вони мають різне приєднання потоку управління. Р503АЛ1-44 має підведення від незалежного потоку, а Р503АЛ4-44 має підвід з основного потоку.
