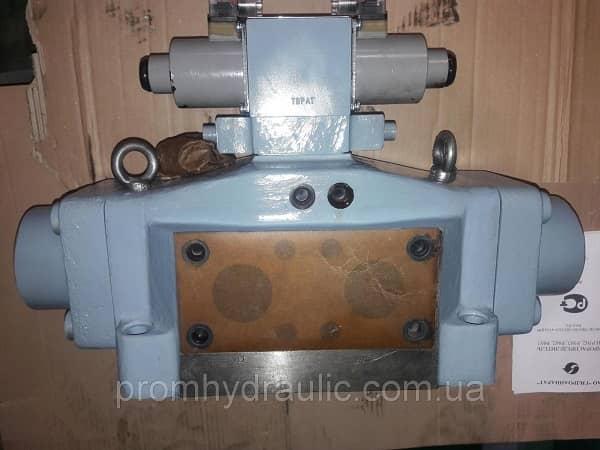

Гідророзподільник Р503АЛ1-64, Р503АЛ4-64

Гідравлічний розподільник Р503АЛ1-64 відноситься до золотникового типу розподільників. Цей тип широко використовується в апаратах з гідравлічною системою, а саме: верстати, преси, аграрна техніка, маніпулятори, крани та ін.

Гідророзподільник Р503АЛ1-64: особливості, вимоги до робочої рідини, характеристики та розміри

Розподільник Р503АЛ має електрогідравлічне управління (2 електромагніти) і золотник з пружинним поверненням. Застосовується в гідросистемах із тиском до 32 МПа.

Робочою основою гідравлічних розподільників є олива, яка повинна відповідати таким параметрам:

• В'язкість — не нижче 10сСт і не вище 400 сСт.
• Тонкість фільтрації — 25 мкм.
• Робоча температура — від 0°С до +70°С.
• Температуру навколишнього середовища, — від -40°С до +40°С

Перед використання, оливу варто очистити від зовнішньої пилу і бруду.

Характеристика гідравлічного розподільника Р503АЛ1-64

• Умовний прохід – 50 мм.
• Витрата робочої рідини – 800-1000 л/хв.
• Номінальний тиск на вході – 32 МПа.
• Гідросхема – 64.
• Управління: електрогідравлічне з двома електромагнітами та пружинним поверненням золотника пілота.
• Золотник із пружинним поверненням.
• Вага – 94 кг.

Характеристика гідравлічного розподільника Р503АЛ1-64

1. Умовний прохід дорівнює 50 мм.
2. Витрата робочої рідини становить — 800 л/хв.
3. Тиск на вході — 32 МПа.
4. Вага — 80 кг

Р503АЛ1-64 має такий тип приєднання потоку управління як: підведення від незалежного потоку, і злив незалежний.

Гідророзподільник Р503АЛ4-64: технічні характеристики, умовне позначення

Р503АЛ4-64, як і Р503АЛ1-64, працює на основі олив з такими ж критеріями вибору. Призначений Р503АЛ4-64, як і всі розподільники, для контролю і регулювання потоку і витрати робочої рідини.

Розшифровка умовного позначення Р503АЛ1-64

• Р — золотниковий розподільник.
• 50 — умовний прохід.
• 3 — тиск на вході 32 МПа.
• А — спосіб встановлення золотника: пружинне повернення.
• Л — електрогідравлічний тип управління.
• 1 — тип приєднання потоку управління: підведення від незалежного потоку, і злив незалежний.
• 64 — схема управління.

Р503АЛ4-64 відрізняється від Р503АЛ1-64 тим, що має інший тип потоку керування. Р503АЛ4-64 має підведення від основного потоку, а злив з'єднаний із загальним зливом.

Габаритні розміри гідророзподільника Р503
