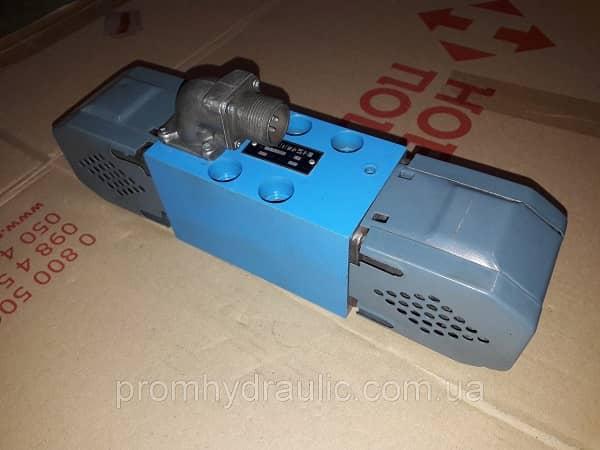

Гідророзподільник 64ПГ73-12, 65ПГ73-12

Золотникові розподільники грають не малу роль в гідравлічній системі та відповідають за нормальне функціонування всіх компонентів. Розподільники виконують таку функцію, як контроль напору і напрямку потоку робочої рідини.

64 ПГ 73-12 та 65 ПГ 73-12 — золотникові гідравлічні розподільники з електрокеруванням, Ду10, 32 МПа, 20 л/хв.

Гідравлічні розподільники 64ПГ73-12 та 65ПГ73-12 відносяться до золотникових гідророзподільників з електромагнітним управлінням. Оснащуються двома електромагнітами на 24 В постійного струму або на 110/220 В змінного струму. Ці моделі користуються широкою популярністю завдяки високій надійності та здатності забезпечувати тривалу безперебійну роботу в різних умовах експлуатації.

Моделі 64ПГ73-12 та 65ПГ73-12 відрізняються між собою кількістю зливних каналів: розподільник 65ПГ73-12 оснащений двома незалежними зливними лініями (Т), тоді як 64ПГ73-12 – лише однією. Тому 64ПГ73-12 є 4-х лінійним, а 65ПГ73-12 — 5-лінійним розподільником.

Робоча рідина – мінеральна олива. Вона має відповідати таким вимогам:

• Тонкість фільтрації: 25 мкм.
• Кінетична в'язкість: 10-380 МПа.
• Клас чистоти: не грубіше 13.
• Температура довкілля: 0°- +45°C.

Конструкція та принцип дії гідророзподільників ПГ 73-12

1 - штепсельний роз'єм; 2 - шайба; 3 - пружина; 4 - електромагніт; 5 - втулка; 6 - чашка; 7 - гильза; 8 - золотник; 9 - корпус; 10 - дренажний отвір; 11 - штовхач.

Управління золотником здійснюється шляхом подачі напруги на електромагніт. В результаті створюється магнітне поле, яке через штовхач впливає на золотник, змінюючи його положення. Це дозволяє направляти потік робочої рідини в потрібному напрямку — від P до A і від B до T або від P до B і від A до T.
Після відключення електромагніту поворотна пружина автоматично повертає золотник у вихідне (нейтральне) положення.

Гідравлічні розподільники 64ПГ73-12: умовне позначення, технічні характеристики та розміри

Схема умовного позначення розподільників ПГ-73-12

Технічні характеристики 64(65) ПГ 73-12

• Умовний прохід — 10 мм.
• Номінальний тиск на вході — 20 МПа.
• Номінальна витрата робочої рідини — 20 л/хв.
• Час спрацьовування золотника — 0,05 сек.
• Вага — 5,5 кг

Гідросхеми та габаритно-приєднувальні розміри 64ПГ73-12, 65ПГ73-12
