Гідророзподільник крановий Г71-31, БГ71-31, ВГ71-31

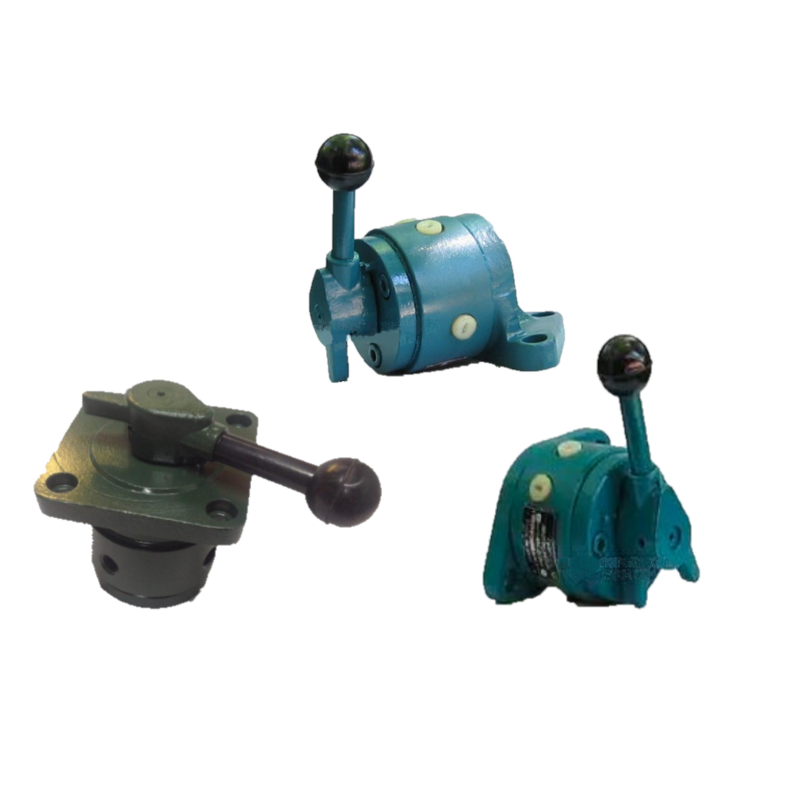

Г71-31, БГ71-31, ВГ71-31 — гідророзподільники кранові двопозиційні

Гідророзподільники кранового типу Г71-31, БГ71-31 та ВГ71-31 відносяться до категорії кранових гідравлічних розподільників. Вони забезпечують коректну роботу всіх компонентів різних механізмів та машин, що входять до складу гідросистем.

Ці моделі є двопозиційними, тобто мають два фіксовані робочі положення.

Розподільники працюють на мінеральних оліях з кінематичною в'язкістю від 10 до 200 ст. Температура робочої рідини повинна бути в межах від +10°C до +50°C.

Основна відмінність між моделями полягає у способі їх встановлення:

• Г71-31 - внутрішня установка з фланцевим кріпленням;
• БГ71-31 - зовнішня установка з фланцевим кріпленням;
• ВГ71-31 - установка на кронштейні.

Всі три моделі призначені для експлуатації в районах з помірним та прохолодним кліматом.

Гідророзподільник крановий Г71-31: технічні характеристики

Характеристика гідравлічного розподільника типу БГ71-31

Гідророзподільник крановий БГ71-31: технічні характеристики

Конструкція та принцип роботи Г 71-31, БГ 71-31, ВГ 71-31

Крановий гідророзподільник (див. малюнок) складається з наступних основних вузлів і деталей: корпусу (9), крана (10), кришок (1 і 11), манжети (7), рукоятки (5), фіксатора (3), пружини (4), ступиці (2), кульки (6), а також кріпильних елементів.

Гідравлічні сполуки:

• Отвір 8 - підключення до напірної лінії Р;
• Отвір 13 - з'єднання зі зливною лінією Т;
• Отвори 14 і 15 - підключення до ліній А і гідродвигуна;
• Отвір 12 - підключення до дренажної лінії L.

Робочі положення:

У положенні, показаному на схемі, з'єднані пари каналів: Р-А та В-Т.
При повороті крана (10) на 45° проти годинникової стрілки, напрямок потоку змінюється: Р- і А-Т.
У деяких виконаннях кран може перемикатися автоматично - за допомогою кулачків, що впливають на виступи К ступиці (2).

Габаритные и присоединительные размеры
