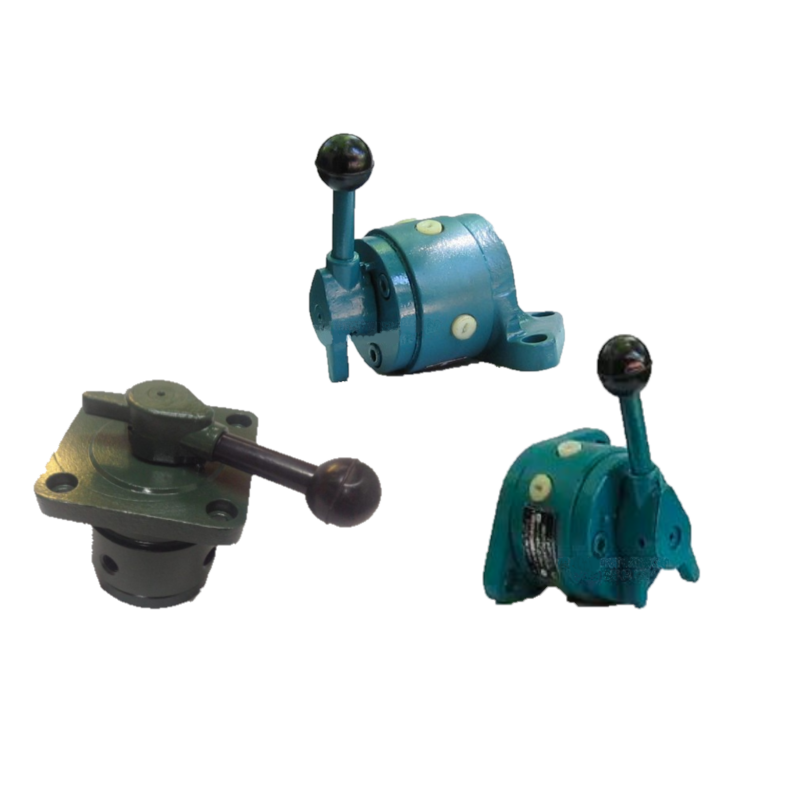

Гідророзподільник крановий 2Г71-31, 2БГ71-31, 2ВГ71-31

До гідравлічним розподільниках відносяться 2Г71-31, 2БГ71-31, 2ВГ71-31. Всі ці розподільники відповідають за правильну роботу всіх компонентів різних механізмів. Працюють кранові розподільники на основі мінерального масла.

Гідравлічні розподільники трипозиційні 2Г71-31, 2БГ71-31, 2ВГ71-31: особливості, вимоги до мінеральної оливи та експлуатації, технічні характеристики і розміри

Кранові розподільники типу Г71-3 призначені для надійного керування робочими органами верстатів та різного промислового обладнання. Вони забезпечують:

• включення та відключення виконавчих механізмів,
• зупинку робочих вузлів (у трипозиційному виконанні),
• а також виконання низки інших операцій відповідно до заданих робочих гідросхем.

Дані пристрої з фланцевим кріпленням призначені для внутрішньої установки. Вони мають три фіксованих положення, при середньому положенні крана обидві циліндрові порожнини з'єднані з підведенням, злив замкнений.

Розподільники цього типу знаходять широке застосування в системах, де потрібне точне та стійке керування потоком робочої рідини.

• Кінетична в'язкість повинна складати не менше 10 сСт і не більше 200 сСт.
• Температура робочої рідини повинна бути від +10°C до +50°C.
• Олива обов'язково повинна бути очищена від усієї зовнішньої бруду.

Характеристика кранового розподільника 2Г71-31

• Умовний прохід — 8 мм.
• Приєднання різьблення - До 1/4".
• Тиск — максимальний дорівнює 25 МПа, номінальна дорівнює 20 МПа.
• Витрата робочої рідини — номінальна одно 12,5 л/хв, максимальна дорівнює 16 л/хв.
• Маса — 3,6 кг.
• Габаритні розміри — 100/100/158.

Характеристика кранового розподільника 2БГ71-31

• Умовний прохід — 8 мм.
• Приєднання різьблення - До 1/4".
• Тиск — максимальний дорівнює 25 МПа, номінальна дорівнює 20 МПа.
• Витрата робочої рідини — номінальна одно 12,5 л/хв, максимальна дорівнює 16 л/хв.
• Маса — 2,6 кг
• Габаритні розміри — 100/120/146.

Характеристика кранового розподільника 2ВГ71-31

• Умовний прохід — 8 мм.
• Приєднання різьблення - До 1/4".
• Тиск — максимальний дорівнює 25 МПа, номінальна дорівнює 20 МПа.
• Витрата робочої рідини — номінальна одно 12,5 л/хв, максимальна дорівнює 16 л/хв.
• Маса — 3,3 кг
• Габаритні розміри — 120/155/155.

Відмінністю між даними крановими розподільниками є те, що вони мають різні типи приєднання, а саме:

• 2Г71-31 — для внутрішньої установки з фланцевим кріпленням.
• 2БГ71-31 — для зовнішньої установки з фланцевим кріпленням.
• 2ВГ71-31 — для зовнішньої установки на кронштейні.

Конструкція та принцип роботи 2Г 71-31, 2БГ 71-31, 2ВГ 71-31

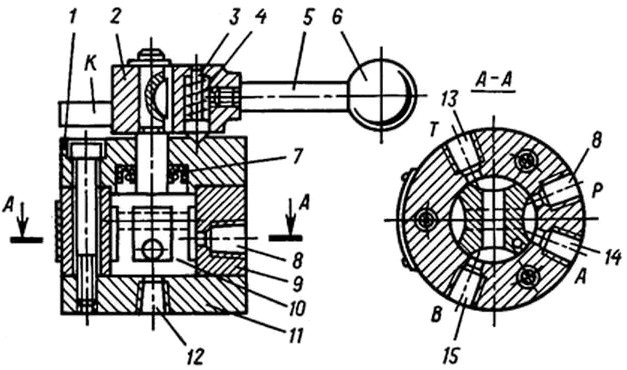

Крановий гідророзподільник (див. малюнок) складається з наступних основних вузлів і деталей: корпусу (9), крана (10), кришок (1 і 11), манжети (7), рукоятки (5), фіксатора (3), пружини (4), ступиці (2), кульки (6), а також кріпильних елементів.

Гідравлічні сполуки:

• Отвір 8 - підключення до напірної лінії Р;
• Отвір 13 - з'єднання зі зливною лінією Т;
• Отвори 14 і 15 - підключення до ліній А і гідродвигуна;
• Отвір 12 - підключення до дренажної лінії L.

Робочі положення:

У положенні, показаному на схемі, з'єднані пари каналів: Р-А та В-Т.
При повороті крана (10) на 45° проти годинникової стрілки, напрямок потоку змінюється: Р- і А-Т.

Особливості трьохпозиційних виконань:

У конструкції передбачена проміжна позиція з кутом повороту 22° 30', в якій лінії А і можуть одночасно з'єднуватися:

• або з лінією Р;
• чи з лінією Т.

У деяких виконаннях кран може перемикатися автоматично - за допомогою кулачків, що впливають на виступи К ступиці (2).

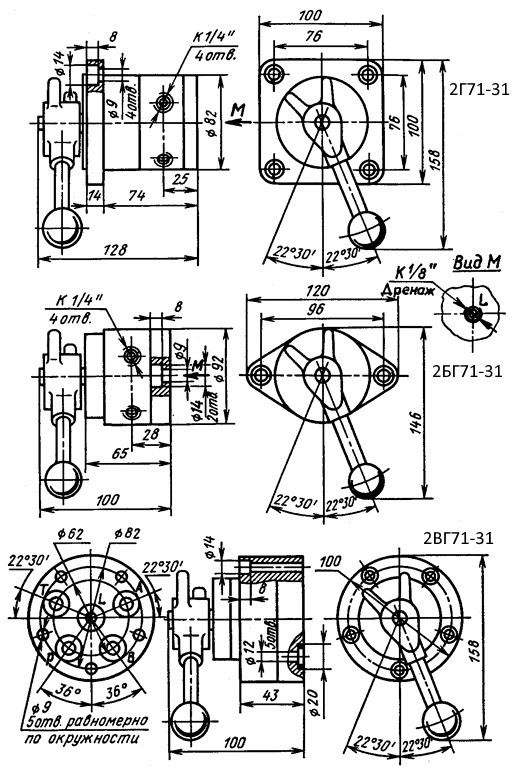

Габаритні та приєднувальні розміри розподільників типу Г71-3
