В даний час розподільник є одним із найбільш затребуваних компонентів гідравлічних систем. Його популярність обумовлена високою надійністю та ефективністю роботи. Основна функція гідравлічного розподільника — керування напрямом потоку робочої рідини в гідроприводі.

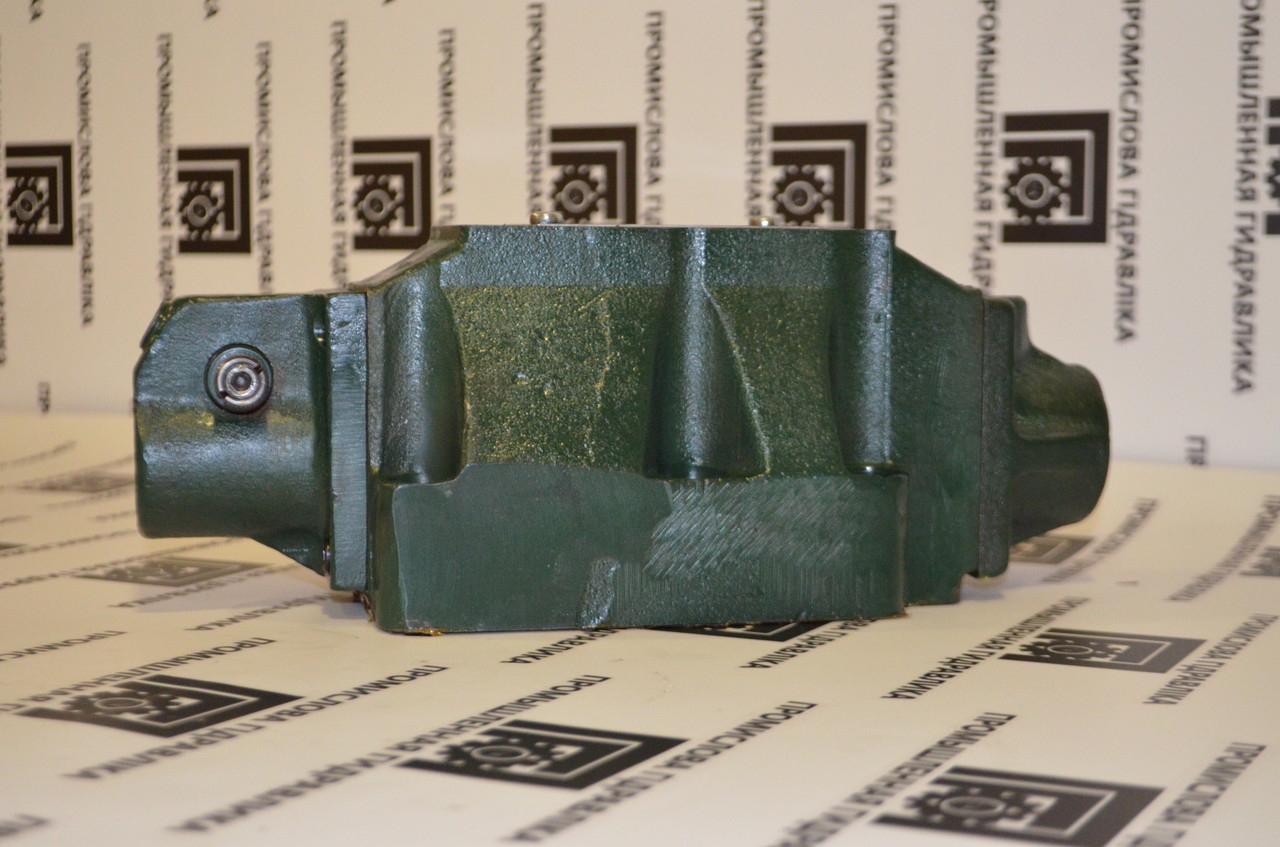

Серед найпоширеніших моделей виділяються розподільники серії РН203АВ-34 та РН203ФВ-34 УХЛ4. Моделі РН203ФВ.34 і РН203АВ.34 є золотниковими розподільниками з ручним керуванням, оснащені чотирма лініями підключення.
Розрізняють кілька типів таких розподільників:
Призначення даного гідророзподільника - це контроль за робочою рідиною, а саме:
Знайшов широке застосування в промисловості, а саме в різних гідравлічних установках.
1 | РН | ХХ | 3 | Х | Х | ХХ | УХЛ4 — кліматичне виконання | ||||||
Схема розподілу потоку робочої рідини | |||||||||||||
Тип керування: В — ручне, Н — ножне, К — від кулачка, М — від тяги |
|||||||||||||
Схема повернення золотника: Ф — фіксація золотника; не позначається або А — пружинне повернення |
|||||||||||||
Тиск на вході 32 МПа | |||||||||||||
Умовний прохід, мм: 20, 32 | |||||||||||||
Гідророзподільник золотистий із безпосереднім керуванням | |||||||||||||
Тип конструкції |
Найменування параметра | Значення параметра |
---|---|
Умовний прохід | 20 мм |
Гідросхема | 34 |
Тип управління | ручне |
Витрата робочої рідини | 160-200 л/хв |
Номінальний тиск на вході | 32 МПа |
Вага | 14 кг |
L | L1 | L2 | L3 | L4 | L5 | L6 | В | В1 | В2 | H | H1 | H2 | H3 | H4 | d |
297 | 157 | 127 | 53,2 | 77 | 130 | 11 | 114 | 92 | 33 | 330 | 115 | 45 | 38 | 68 | 13 |
Компанія ТОВ «Промислова гідравліка» пропонує гідророзподільники моделей РН 203 АВ 34 та РН203ФВ.34. В наявності також широкий асортимент іншого гідравлічного обладнання. Ми забезпечуємо надійну продукцію за конкурентними цінами та надаємо кваліфіковані консультації щодо підбору. Кожен клієнт для нас важливий і ми прагнемо вибудовувати довгострокову співпрацю. Завдяки багаторічному досвіду в галузі гідравліки, ми гарантуємо технічну грамотність і якість обладнання, що поставляється. Купуючи у нас, ви отримуєте:
Для замовлення натисніть кнопку "Купити" біля фото РН203АВ (В) 34
Спосіб замовлення:
Основні | |
---|---|
Виробник | Гідропривід |
Країна виробник | Україна |
Стан | Новий |
Тип розподільника | Золотниковий |
Управління | Ручне |
Кількість гідроліній | 4 шт. |
Умовний прохід | 20 мм |
Номінальний тиск | 21 МПа |
Номінальна витрата рідини | 160 л/хв |
Максимальний робочий тиск | 32 МПа |
Максимальна витрата рідини | 180 л/хв |
Конструктивне виконання | Моноблочне |
Гарантійний термін | 12 міс |
Тип | Гідророзподільник |
