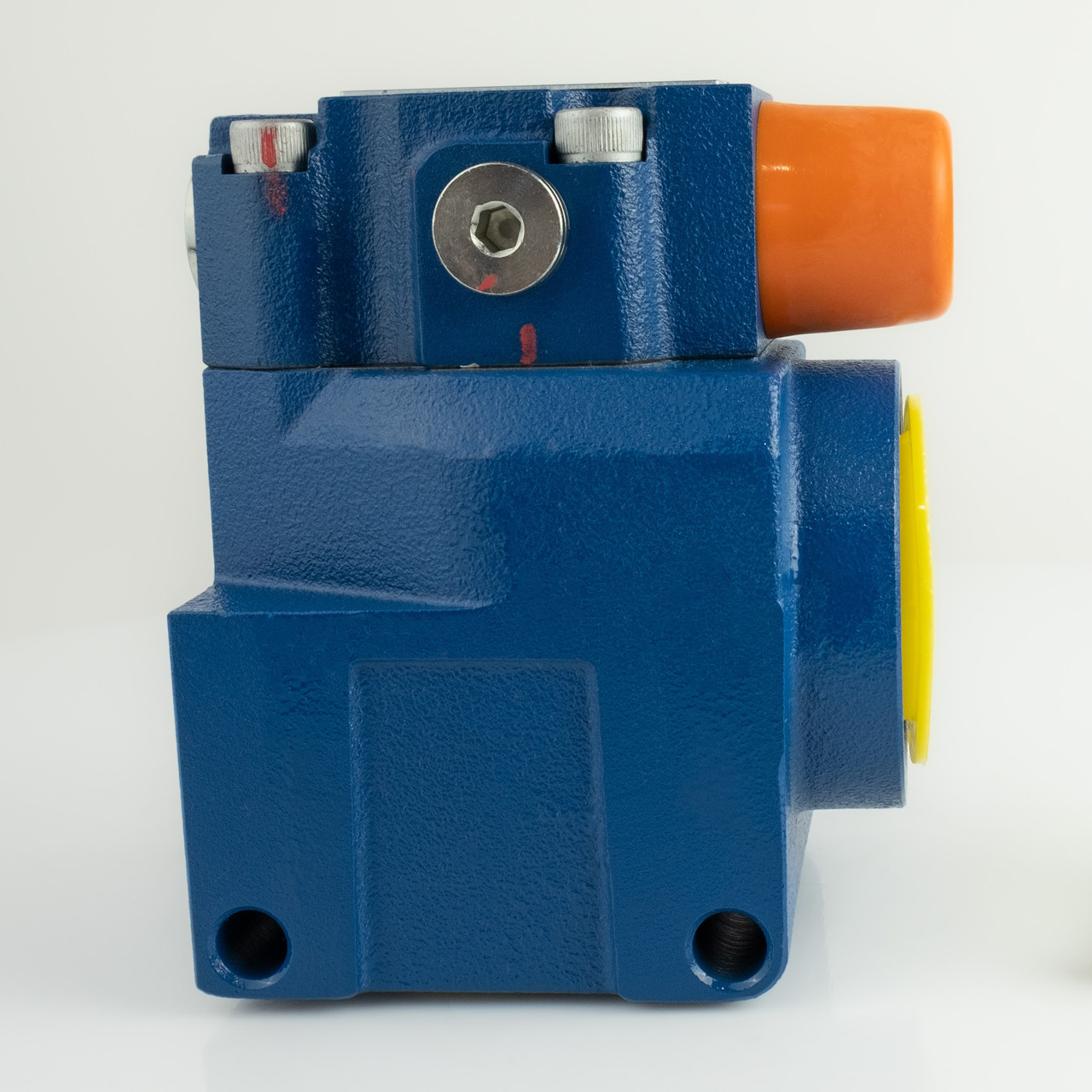

Запобіжний клапан DB30-G2-50-315 трубного монтажу, Ду30, 315 Бар, Oleodinamica Mozioni

DB30-G2-50-315 — це запобіжний гідроклапан непрямої дії без розвантажувального клапана. Він призначений для плавного регулювання тиску гідросистеми у широкому діапазоні та підходить для систем з великою витратою робочої рідини. Гідроклапан складається з основного клапана з головним золотниковим механізмом та керуючого клапана з пілотними елементами для регулювання тиску.

Скидний клапан DB30G має литий оксидований корпус та ущільнення NBR. Монтаж трубний. Регулювання проводиться регулювальним болтом, розташованим під захисною кришкою. Діаметр умовного проходу — Ду-30

Гідравлічна схема

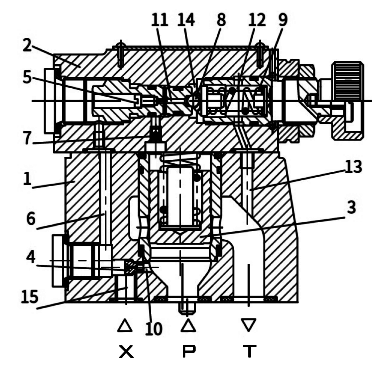

Гідроклапан DB30: принцип дії

Тиск у каналі Р впливає на головний золотник (3), подаваючись по лінії управління (6) і (7) через отвори (4) і (5) на пружній стороні основного золотника (3) і на кульці (8) у клапані з пілотним керуванням (2). Якщо тиск у каналі Р перевищує значення, задане на пружині (9), кулька (8) відкривається пружиною (9). Що стосується внутрішнього управління, то сигнал подається через керуючий потік масла (10) і (6), що подається по каналу P. Робоча рідина з боку пружної головної котушки (3) направляється через лінію управління (7) до отворів зливу (11) та кульки (8), а потім у камеру пружини (12). У внутрішньому зливі типу DB...50...Y масло стікає через трубку управління (14) у бак. Тиск на головному золотнику (3) падає, канал від порту Р до порту Т відкривається, що дозволяє підтримувати стабільне налаштування робочого тиску. Запобіжний клапан має можливість скидання чи регулювання різного тиску через зовнішній порт керування X (15).

Технічні характеристики DB30-G2-50-315

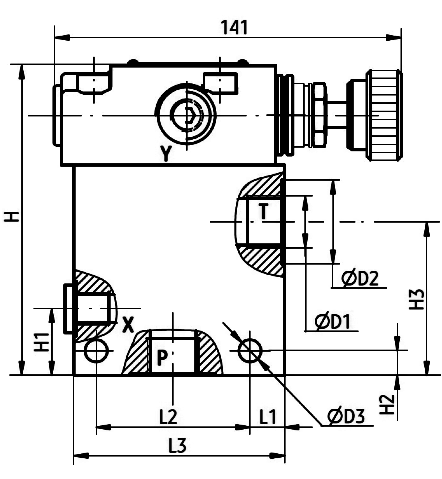

Габаритні та монтажні розміри скидного клапана DB30-G2-50-315

Розшифровка маркування клапанів DB

Також в наявності клапани плиткового монтажу ДУ30

Де купити недорого запобіжний клапан DB30 трубного монтажу?

ТОВ "Промислова гідравліка" співпрацює з багатьма виробниками та постачальниками за прямими дилерськими угодами, що зменшує час доставки та гарантує вигідні ціни. Ми пропонуємо тисячі найменувань товарів та сертифіковану продукцію відомих брендів. До того ж, в основному вся гідравліка завжди є на складі. Тому у нас ви можете купити гідроклапан DB30-G2-50-315 за найкращою ціною та з швидкою доставкою із Запоріжжя у всі регіони України. Замовляйте!
