7 980 ₴

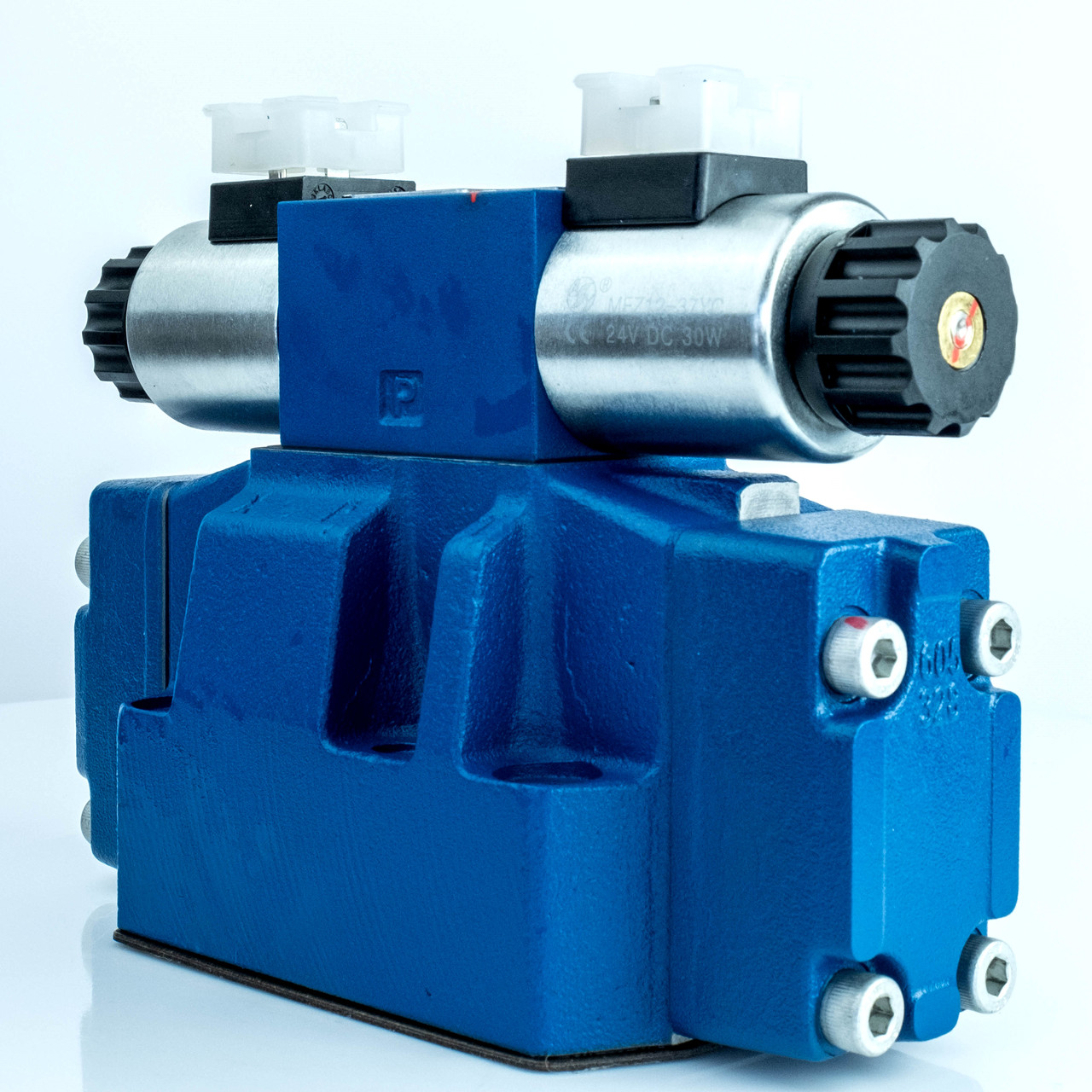

H4WEH16E-6XEW220RN9Z5L — 4-х лінійний електромагнітний гідравлічний розподільник золотникового типу з пілотним керуванням, який використовується для управління пуском, зупинкою та напрямком потоку робочої рідини. Він має дві котушки з випрямлячем напругою 220 В змінного струму, оснащений пілотом із пружинним поверненням, аварійною кнопкою та квадратним роз'ємом зі світлодіодом. Без клапанів попереднього навантаження та розвантаження із зовнішніми живленням та зливом. Має литий оксидований корпус. Працює за схемою E.
Для замовлення також доступний розподільник H4WEH-16E на 24В
Схема E
У корпусі (1) знаходяться основний отвір і канали P, T, A, B. Перемикання розподільника відбувається при переміщенні золотника (2) в одне із крайніх положень. Функції управління розрізняються залежно від типу золотника (2), що призводить до зміни конфігурації з'єднань між каналами P, T, A, B. Переміщення золотника (2) з початкового положення здійснюється під дією тиску гідравлічної рідини, що надходить через попередній розподільник (4) в одну з камер кришки (3). Управління попереднім розподільником (4) здійснюється за допомогою електромагнітів (5). У разі аварії перемикання розподільника (4) може бути виконане вручну за допомогою аварійної кнопки (6)
Параметри | Значення |
Діаметр умовного проходу, мм | 16 |
Макс. витрата робочої рідини, л/хв. | 300 |
Макс. робочий тиск, порти А, В, Р, МПа | 35 |
Макс. робочий тиск, порт Т, МПа | 16 |
Мін. тиск пілотного клапана, МПа | 0,45-1,3 |
Вага, кг. | 9,5 |
Компанія є виробником гідравлічного обладнання та офіційним представником популярних брендів, що гарантує доступні ціни, якісну сертифіковану продукцію, а також швидку доставку. На наших складах завжди є достатня кількість товару, тому доставка із Запоріжжя в будь-який регіон України буде оперативною та часто безкоштовною. Замовляйте!
Основні | |
---|---|
Країна виробник | Італія |
Стан | Новий |
Тип | Гідророзподільник |
Тип розподільника | Золотниковий |
Управління | Електромагнітне |
Кількість гідроліній | 4 шт. |
Умовний прохід | 16 мм |
Максимальний робочий тиск | 35 МПа |
Максимальна витрата рідини | 300 л/хв |
Гарантійний термін | 12 міс |
Додаткові характеристики | |
Кількість робочих позицій | 3 шт. |
Тип приєднання | Стикове |
Напруга живлення | 220 В |
Габаритні розміри | |
Вага | 9.5 кг |
Ширина | 91 мм |
Довжина | 211.8 мм |
Висота | 179 мм |
